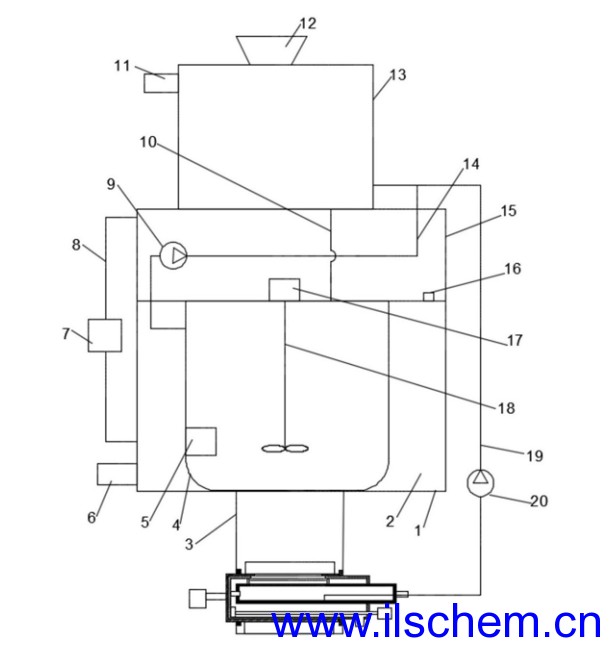

圖1是本實用新型結構示意圖；

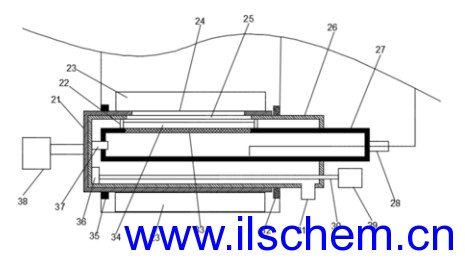

圖2是本實用新型出料槽結構示意圖；

圖3是本實用新型出料槽內部剖視圖。

圖中標記：1-外殼，2-冷卻水通道，3-出料槽，4-結晶罐，5-超聲波發生器，6-冷卻 水進口，7-換熱器，8-水管，9-抽液泵，10-出液管，11-進液口，12-出氣口，13-蒸發器，14-回 流管，15-儲水箱，16-冷卻水出口，17-攪拌電機，18-攪拌軸，19-排液管，20-排液泵，21-輥 筒，22-第二擋液板，23-弧形板，24-進料通道，25-進料口，26-固定筒，27-出液筒，28-轉軸， 29-第一電機，30-伸縮桿，31-排料口，32-密封圈，33-濾網，34-第一擋液板，35-密封軸承， 36-刮料板，37-固定軸，38-第二電機。

一種二氟草酸硼酸鋰結晶裝置，包括出料槽，出料槽內設有輥筒，輥筒外壁上設有均勻分 布的弧形板，相鄰弧形板之間的輥筒壁上開有進 料通道；輥筒內設有固定筒，固定筒的一端伸出 出料槽，固定筒位于輥筒內的一端頂部設有與進 料通道配合的進料口；固定筒內設有出液筒，出 液筒位于進料口下方的筒壁上開有導液口，導液 口處安裝濾網，出液筒位于導液口兩側的筒壁上 設有第一擋液板，固定筒位于導液口兩端的內壁 上設有與第一擋液板配合的第二擋液板；固定筒 底部設有刮料板，刮料板通過伸縮桿與設置在固 定筒外的第一電機連接，固定筒位于出料槽外的 一端設有排料口。本實用新型可將晶體及時排 出，避免晶體板結而降低結晶質量，并且晶體排出過程中不會堵塞。
